電路板可稱為印刷線路板或印刷電路板,英文名稱為(PrintedCircuitBoard)PCB、(FlexiblePrintedCircuitboard)FPC線路板(FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性,絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點)、軟硬結合板(reechas,SoftandhardcombinaTIonplate)-FPC與PCB的誕生與發展,催生了軟硬結合板這一新產品。
因此,軟硬結合板,就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。

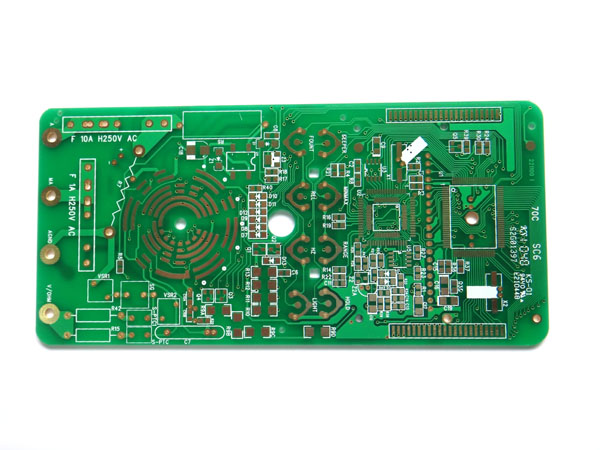

綠色部分叫阻焊,成分是樹脂和顏料,綠色的是綠色色顏料,也有各種其他顏色,和裝修調油漆沒有區別。組焊沒有印刷在電路板上之前是膏狀可流動的,印刷在電路板上后,最后要“固化”,讓樹脂受熱固化變硬。阻焊的目的是保護電路板,防潮、防氧化、防灰塵。唯一不被阻焊蓋住的地方通常都說焊盤,要焊接錫膏用的。

一般我們選用綠色,因?yàn)榫G色對眼睛的刺激小,生產、維修人員在長時間盯著PCB板做業時不容易眼睛疲勞對眼睛傷害小。常用的顏色還有,黃色、黑色、紅色。各種顏色都是在制造好了以后在表面噴的油漆。

還有一個原因,因?yàn)榇蠹页Ｓ玫念伾蔷G色,所以工廠備用的綠色油漆是最多的,所以相對來說用油的成本比較低。又因?yàn)樵诰S修PCB板的時候,不同的布線更容易分辨出與白色的區別,而黑色與白色則相對較難看清。每個廠為了區分自己的產品等級,就是用兩種顏色來區分高端系列和低端系列。比如做電腦主板的公司華碩,黃板就是低端,黑板是高端。映泰的籃板是高端,綠板是低端。

1、電路板上都有標示,R開頭的是電阻,L開頭的是電感線圈(通常為線圈纏繞在鐵芯環上,也有些有封閉外殼),C開頭的是電容(高大立起圓柱狀,包塑料皮,上面有十字壓痕的為電解電容,扁平的是貼片電容),其他兩條腿的是二極管,3條腿的是三極管,很多腿的是集成電路。

2、可控硅整流器UR;控制電路有電源的整流器VC;變頻器UF;變流器UC;逆變器UI;電動機M;異步電動機MA;同步電動機MS;直流電動機MD;繞線轉子感應電動機MW;鼠籠型電動機MC;電動閥YM;電磁閥YV等。

3、擴展閱讀附上部分帶圖主板電路板上的元件名稱標注信息。
